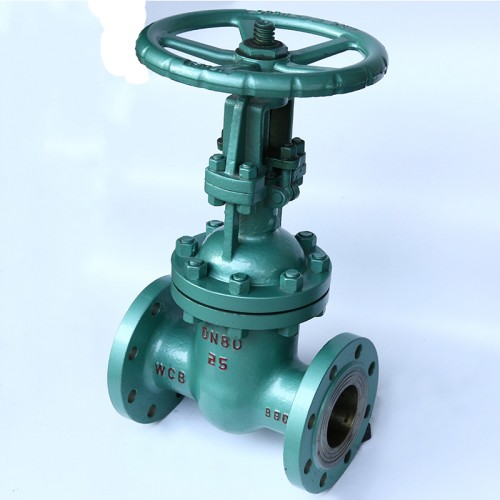

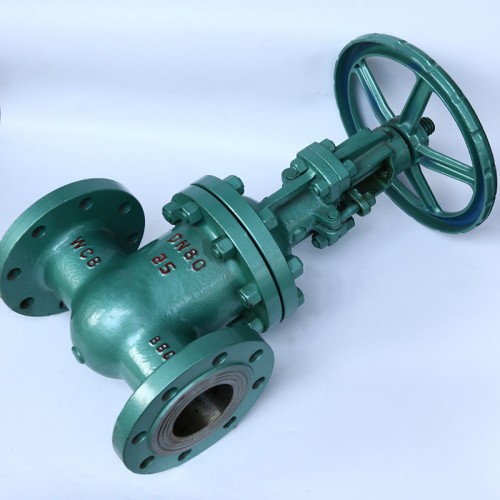

真空法蘭閘閥DKZ41H，NKZ41H

品牌廠家：COLAVAL/可拉伐

產品型號：DKZ41H，NKZ41H

連接方式：法蘭

公稱通徑：DN50-DN800

閥體材質：鑄鋼、鉻鉬鋼

壓力溫度：PN10-PN64 -29～425℃

結構形式：硬密封型

應用領域：真空隔斷閘閥真空管道閘閥法蘭真空閘閥真空閥門電動手動鉻鉬鋼

在線詢價

服務熱線：021-8037092318701880159

DKZ41H真空法蘭閘閥，NKZ41H法蘭真空閘閥原理作用：

DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥由普通手動閘閥改進而來，區別在于真空閘閥的填料密封處多加裝一個真空密封環，DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥具有自脹壓緊作用。比普通閘閥的氣密封性能更好。

DKZ41H真空法蘭閘閥，NKZ41H法蘭真空閘閥性能特點：

①設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能；

②選材考究，符全***內外相關標準，材料的全面質量高；

③密封副配對合理，提高了密封性能，使用壽命長；

④啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良；

⑤閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性；

⑥法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。

DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥技術參數：

公稱壓力	試驗壓力
公稱壓力	殼體強度試驗	上密封試驗	密封試驗
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	9.6	70	7.0
10.0	150	11.0	11.0

DKZ41H真空法蘭閘閥，NKZ41H法蘭真空閘閥部件材質：

零件名稱	閥體、閥蓋	閥桿	閘板	密封面	閥桿螺母	填料	緊固件
D(N)KZ41H	WCB	2Crl3	25	H：合金鋼	鋁青銅	膨脹復合石墨	優質碳鋼
D(N)KZ41H	鉻鉬鋼	20CrlMo1VA	鉻鉬鋼	Y：硬質合金	鋁青銅	膨脹復合石墨	鉻鉬鋼

DKZ41H真空法蘭閘閥，NKZ41H法蘭真空閘閥外形尺寸：

公稱通徑 DN/mm	公稱壓力 PN/MPa	主要外形尺寸和連接尺寸/mm									重量kg
公稱通徑 DN/mm	公稱壓力 PN/MPa	L	H	D	D1	D2	b	f	z-d	Do	重量kg
50	1.6	250	345	160	125	1OO	16	3	4-18	250	28
65		270	395	180	145	120	18	3	4-18	250	40
80		280	425	195	160	135	20	3	8-18	300	58
100		300	51O	215	180	155	20	3	8-18	300	75
125		325	570	245	21O	185	22	3	8-18	350	110
150		350	725	280	240	21O	24	3	8-23	350	150
200		400	820	335	295	265	26	3	12-23	400	223
250		450	890	405	355	320	30	3	12-25	450	326
300		500	1070	460	41O	375	30	3	12-25	550	432
350		550	1320	520	470	435	34	4	16-25	600	572
400		600	1450	580	525	485	36	4	16-30	650	740
450		650	1560	640	585	545	40	4	20-30	700	955
500		700	1720	705	650	608	44	4	20-34	750	1195
600		800	1880	840	770	718	48	5	20-41	800	1455
700		900	2085	g1O	840	788	50	5	24-41	850	211O
800		1OOO	2590	1020	950	898	52	5	24-41	950	2630
